铸钢件浇冒口系统设计手册1/N

来源: | 作者:市场部 | 发布时间: 2025-10-30 | 877 次浏览 | 分享到:

从今日开始,不定期翻译国外资料,分享给大家,不足之处请多指正!

本文是之前翻译的文献。

FEEDER AND INGATING MANUAL

铸钢件浇冒口系统设计手册

INDEX目录
1.0 Solidification Time and Modulus of Steel Castings
铸钢件的凝固时间及模数
1.1Ideal Pouring Conditions Discussion
理想的浇注条件
1.2Shape Factor Discussion 形状因数
2.0 Feeding Distance补缩距离
2.1Calculation of Feeding Distance 补缩距离计算
2.2Calculation of the Solidification End Zone in Hollow Castings
中空铸件的凝固末端区计算
3.0 Modulus Calculation in Practice模数计算
3.1Shape Factor 形状因数
3.1.1 Modulus Calculation for Infinite Bars, Rings and Cylinders
无限长杆、环和圆柱形铸件的模数计算
3.1.2 Modulus Calculation for Geometrical Bodies
几何体的模数计算
3.2Modulus Determination of Junctions
连接体的模数计算
3.2.1 Modulus Reduction through Ribs
筋对模数的减小
3.3Non-Cooling Surfaces and Lengths
非冷却面积和长度
3.4Superheated Cores and Mould Areas
过热芯盒模型区域
3.4.1Sand Superheating between Two Parallel Steel Walls
两个平行钢壁之间的砂过热
3.4.2 Sand Superheating in Tubes and Rings
管状和环状铸件内的砂过热
3.4.3 Sphere with Internal Core
含有内部芯的球
4.0 Directional Solidification 顺序凝固
4.1Directional Solidification in Practice
实际情况下的顺序凝固
4.1.1 Modulus Enlargement of Cross Sections
横截面的模数放大
4.1.2 Modulus Enlargement of Junctions
连接体的模数放大
4.1.3 Feeding Pads 补贴
4.2Modulus Reduction with Chills 使用冷铁减小模数
4.2.1 Directly Inserted Chills 直接放冷铁
4.2.2 Extension of the Feeding Distance through Chills
使用冷铁增加补缩距离
4.2.3 Chills Under Sand 挂砂放冷铁
5.0 Feeder Calculation 冒口计算
5.1Feeder Modulus 冒口模数
5.2Shrinkage Volume 收缩量
5.2.1 Shrinkage Volume as a Function of Carbon Content
收缩率作为碳含量的函数
5.2.2 Effect of Various Elements on Shrinkage Volume
各种元素对收缩量的影响
5.2.3 Tabulated Feeder Volumes from Wlowader
根据Wlodawer提出的规则计算出的冒口参数
5.2.4 Calculation of Maximum Feedable Casting Weight
最大的可补缩的铸件重量
5.3Feeder Dimension 冒口尺寸
5.4Deep Seated Closed Feeders (Blind Feeders)暗冒口
5.4.1 Effect on Top Feeders 顶冒口的影响
5.4.2 Designing the Bottom Feeder 底冒口设计
5.5Feeder Neck 冒口颈
5.6Correction of Feeder Calculation 冒口计算的纠正
5.6.1 Influence of the Ingate 内浇口的影响
5.6.2 Influence of Pouring Time 浇注时间的影响
6.0 Ingate System for Steel Castings when using Bottom Pour Ladles
使用底注浇包的铸钢件浇注系统
6.1Ladle Characteristics 浇包特性
6.2Time of Emptying Bottom Pour Ladles
倒空浇包时间
6.3Pouring Systems 浇注系统
6.4Pouring Time 浇注时间
6.4.1 Dependance on Cast Weight
根据铸件重量计算浇注时间
6.4.2 Dependence on Steel Temperature Loss
根据钢液温度损失计算浇注时间
6.4.3 Dependency on Critical Rising Speed in the Mould
根据模型中的关键截面的上升速度计算浇注时间
6.5Downgate 直浇道
6.6Runner Systems 横浇道
6.6.1 Distributor 横浇道分布
6.6.2 Runner 横浇道
6.6.3 Layout of Runner System 横浇道分布
6.7Ingate 内浇口

1.0铸钢件的凝固时间和模数

N. Chvorinov (1940)是第一位将数学方法计算引入铸钢件生产技术中的学者,他提出了铸钢件的凝固时间的计算公式,公式如下:


当计算的截面至少在一个方向是无限长的时候,能够将公式简化如下:


凝固时间的计算公式如下:

      凝固时间T(分钟)= M2  x  K                                        (公式2

M是模数,K是一个常数,其受造型材料、合金种类和过热温度的影响。对于在过热度为60oC,型砂为硅砂的铸钢件来说,k值大约为2。表1是一个例子(表明K值的如何变化及其对凝固时间和模数的影响)。

1967年,Robert Wlodawe根据自己的测量及一些相关的文献,给出了下面的等式,此公式表明了铸件温度和造型材料的影响。

凝固时间 (分钟)   =   M2 x  Q1.8  x  H                                  (公式3

Q是熔化和过热钢水所需要的热量(单位为cal/g kcal/kg),H是造型材常数(由造型材料和温度决定)在一定的时间间隔(t)后,计算一块板的凝固层厚度,Chvorinov提出了下面的公式


K是一个常数,受造型材料及测量单位影响。例如,在干砂造型的无限长的板状铸件,K值如下:

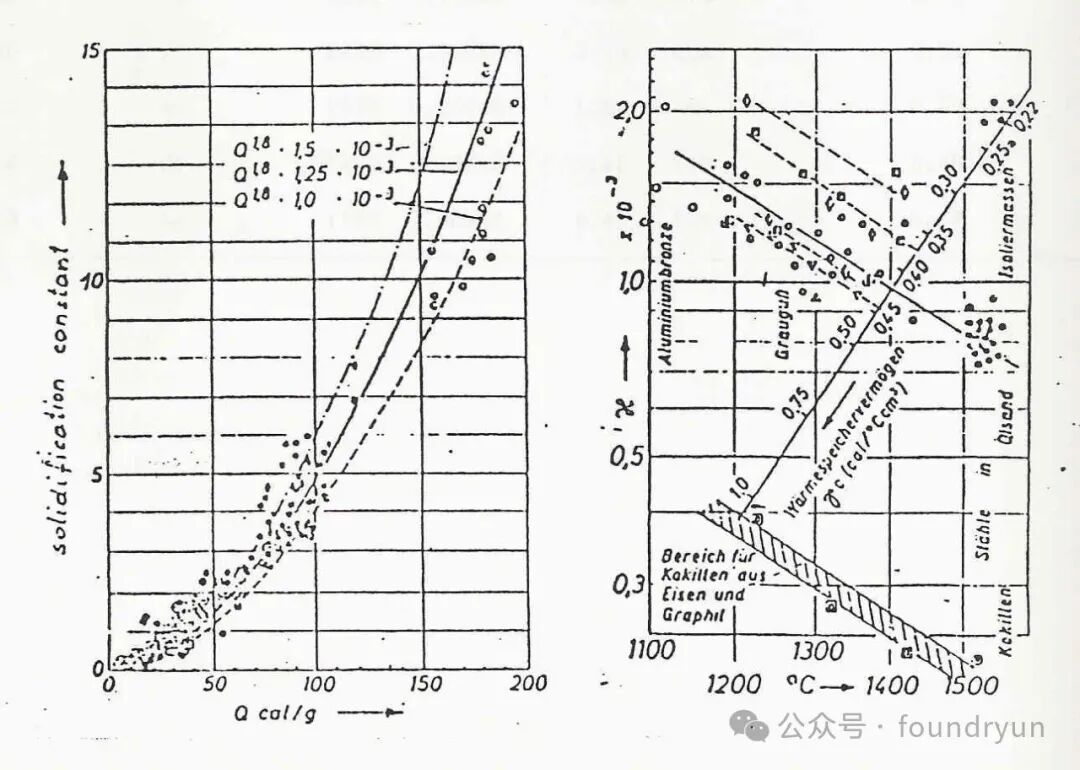

下面的图1显示了K值受每立方厘米造型材料比热和凝固温度影响的情况。对于铸钢件来说,凝固温度大约为1480oC,树脂粘结剂砂H=0.00083,使用陶瓷粘结的保温材料,Wlodawer测量后得值为H = 0.0021.


1

1.1理想的浇注条件

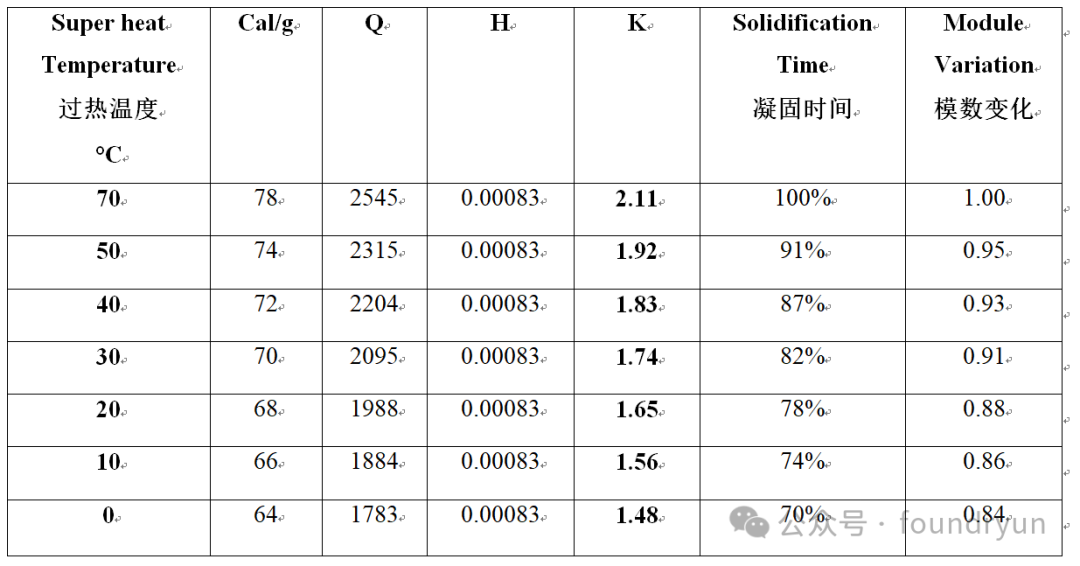

R. Wlodawer先生进行的所有的计算都是基于下面的情况:理想的浇注条件,高的流速,对造型区域的预热,但是没有考虑型砂量小或者浇注时间短这两方面因素。下面的表格表明了K值(公式2中)随着钢水的过热度的变化以及这些值对冒口计算(将在第5章中叙述)的影响。

1


1.2形状因数

1975年,J.Jamar先生指出了ChvorinovWlodawer的计算方法也受到形状的影响,以一个立方体为例,其比具有相同几何模数的球的凝固时间要长35%

模数的概念源于傅里叶方程一维形式,几何模数仅完整的描述了热流垂直冷却面的铸件凝固(例如,无限长的板状铸件,无限长的圆柱体或者球)

基于此原因,如果要计算真实的凝固时间,几何模数必须乘以一个系数。如果铸件的形状从一个位置到另外一个位置变化,即形状比较复杂,例如,从立方体到杆再到板状,Jamar先生提出的理论必须被考虑进去。
